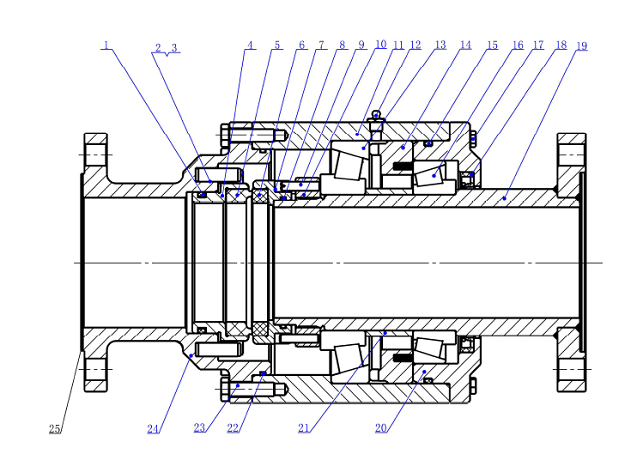

1. O型圈   2.弹性圆柱销   3.弹簧    4.静环座    5.静环   6.碳化硅环   7.动环座   8.O型圈   9.螺纹圆柱销  1 0.牙腹锁紧螺母    11.壳体        12.油杯   13.圆锥轴承30224   14.隔套       15.O型圈   16.圆锥轴承32024      17.六角头螺栓      18.密封圈      19.外管   20.端盖    21.隔套   22.O型圈   23.六角头螺栓  24.壳体     25.石墨加强垫片

一、

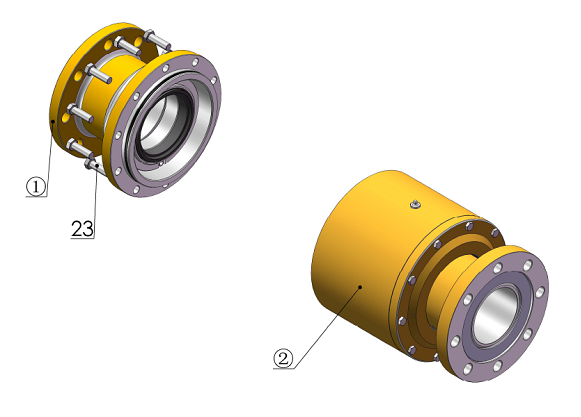

如图1，首先把接头总成夹持在台虎钳上，并夹持牢靠，用扳手拆下如图1件23（10个M12x40六角头螺栓），然后用橡皮锤击组合件①尾部，可以拆下组合件①。

二、

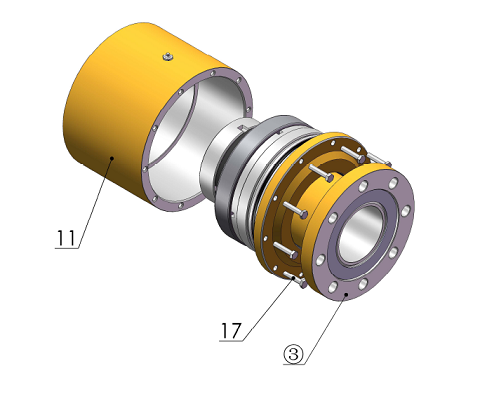

如图2，接头继续夹持在台虎钳上不动，用扳手拆下如图1件17（10个M8x35六角头螺栓），然后用橡皮锤击组合件②尾部，可以拆下组合件③。

三、

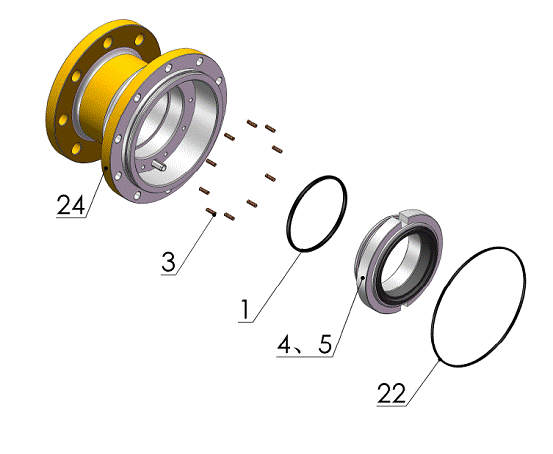

拆散组合件①，如图3，用手把件4、5（静环合件体）从组合件①上拉下，（注意件4、5（静环合件体）要轻拿轻放，保护好高精度密封面）并取出件1（O型圈113.67x5.33）, 用手把件22（O型圈190x3.53）从件24（壳体）上拉下，取出件3（弹簧）把各件按顺序摆放整齐。

四、

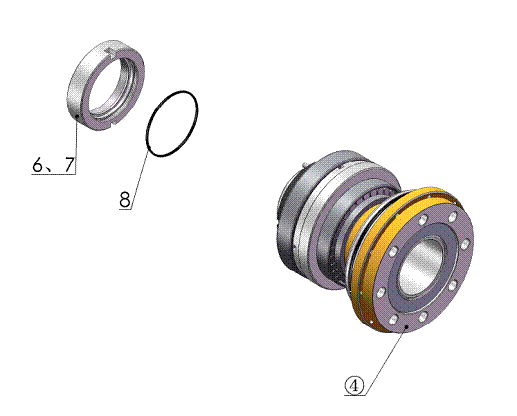

拆散组合件③，如图4，用手把件6、7（动环合件体）从组合件③上拉下，（注意件6、7（动环合件体）要轻拿轻放，保护好高精度密封面）并从件6、7（动环合件体）内取出件8（O型圈107.54x3.53）, 然后用橡皮锤对称均匀击件20（端盖）使其贴合在件19（外管）的法兰上为止。这样就如下图4的组合件④。把件6、7（动环合件体）及件8（O型圈107.54x3.53）与前面拆下的各件按顺序摆放整齐以备以后清洗摆放整齐，并把组合件④单独放。

五、

用一干净的清洗盆（容积约5升）盛3升清洁煤油，把组合件④的轴承端朝向清洗盆，用毛刷清洗两轴承之间各件，直到把两轴承之间各件清洗干净（注意不要用煤油清洗件20（端盖）内的橡胶密封件18（密封圈130x160x12））。然后另用一干净的清洗盆（容积约5升）盛3升清洁煤油，把组合件④的轴承端朝向清洗盆，用毛刷第二清洗两轴承之间各件，然后取出放在干净的橡胶平板上，用压缩空气吹干各部件上的煤油。接着另用一干净的清洗盆（容积约5升）盛1升清洁酒精清洗件20（端盖）及其内的橡胶密封件18（密封圈130x160x12））。清洗干净后取出，把上面各步拆下的橡胶密封件件1（O型圈113.67x5.33）、件22（O型圈190x3.53）、件8（O型圈107.54x3.53）都放在上述酒精中清洗干净取出；再另用一干净的清洗盆（容积约5升）盛1升清洁酒精清洗件20（端盖）及其内的橡胶密封件18（密封圈130x160x12））。清洗干净后取出，再把橡胶密封件件1（O型圈113.67x5.33）、件22（O型圈190x3.53）、件8（O型圈107.54x3.53）都放在上述酒精中清洗干净取出；用压缩空气吹干各部件，然后还把干净完好的各件按顺序整齐的摆放在干净的橡胶平板上，以备以后组装用。

六、

用一干净的清洗盆（容积约5升）盛3升清洁煤油，把上面各步拆下的各非橡胶的各零件放入清洗盆，用毛刷清洗，（注意件4、5（静环合件体）要轻拿轻放，保护好高精度高表面质量的密封面，件6、7（静环合件体）要轻拿轻放，保护好高精度高表面质量的密封面）直到把各件清洗干净。然后另用一干净的清洗盆（容积约5升）盛3升清洁煤油，把这些零件再进行第二次清洗，然后取出各件用压缩空气吹干，然后把干净完好的各件按顺序与五中的完好部件一起整齐的摆放在干净的橡胶平板上，以备以后组装用。

组装：

七、

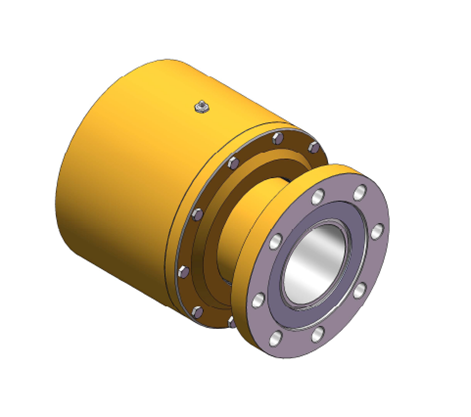

把件11（壳体）夹持在台虎钳上，并夹持牢靠。在干净完好的组合件④的两轴承的滚柱上均匀涂好油脂（杜邦GPL225），然后把组合件④装进件11（壳体）的孔内，（要注意对中，并用橡皮锤对称轻击外管法兰，当两轴承都进入孔内时再用橡皮锤对称轻击端盖使端盖也进入壳体孔内。）然后把件17（10个M8x35六角头螺栓）装进螺孔，要求对称均匀分三次紧固，螺栓的拧紧力矩22-30N•m(如下图5)

八、

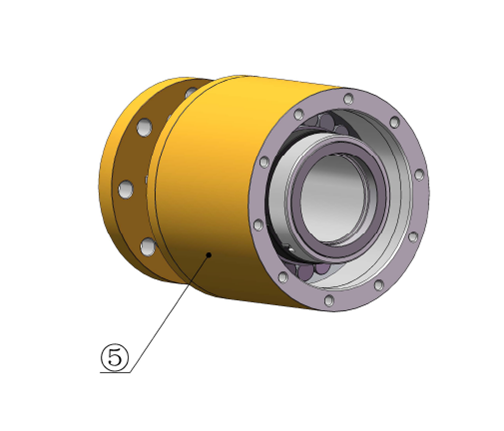

把干净完好的件8（O型圈107.54x3.53）装入干净完好的件6、7（动环合件体）的O型圈环槽内，然后用干净的细绒布把件6（碳化硅环） 的密封面擦拭干净光亮，然后把组合后的动环合件体件6、7、8 一起装进外管的相应外圆上。（要求装进时要用手力压进，并保证件8（O型圈107.54x3.53）安装到位并使动环合件体件6、7、8的止转槽对准件9（圆柱螺纹销））。成组合件⑤如下图6)

九、

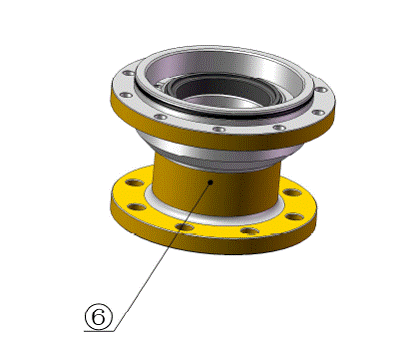

把件24（壳体）大头朝上夹持在台虎钳上，并夹持牢靠，把10个件3（弹簧）放进件24（壳体）相应的10个弹簧孔槽内；把干净完好的件1（O型圈113.67x5.33）, 装入件4、5（静环合件体）的O型圈环槽内，用干净的细绒布把件5（静环） 的密封面擦拭干净光亮，把件22（O型圈190x3.53）装入件24（壳体）上的O型圈环槽内；然后把组合后的静环合件体件4、5、1 一起装进件24（壳体）相应内孔上。（要求装进时要用手力压进，并保证件1（O型圈113.67x5.33）安装到位，并使静环合件体件4、5、1的止转槽对准件2（弹性圆柱销））。成组合件⑥(如下图7)

十、

把组合件⑥夹持在台虎钳上不动，并保持夹持牢靠，然后把组合件⑤装上组合件⑥，保证孔位对正，然后把件17（10个M12x40六角头螺栓）装进螺孔，要求对称均匀分三次紧固，螺栓的拧紧力矩80-100N•m(如下图8)，组装完毕。
