BWLR导热油旋转接头安装说明-腾旋科技

一、 产品说明

BWL型旋转接头是专门为中速、中低温导热油而开发的一种旋转接头，密封面由淬火钢与石墨采用平衡式密封原理进行密封，由一组小弹簧提供稳定的弹簧力推动碳石墨密封面环向补偿。BWL设有排泄及安全防护装置，可以将泄漏的导热油引流到加热设备中，避免导热油氧化结炭将轴承卡死或烫伤人员。

二、 产品内部结构及参数

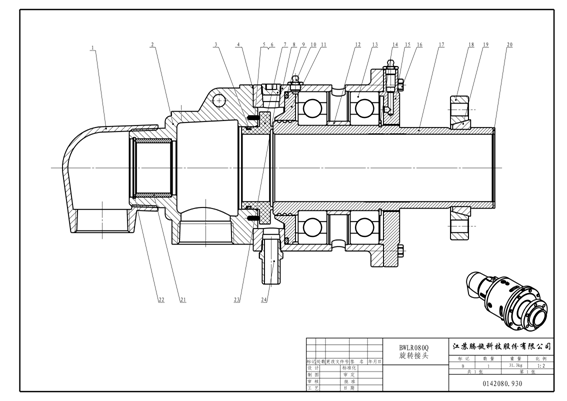

图一  爆炸图

技术参数：

         最大转速：750RPM

         最高温度：195℃

         最大压力：1.1MPa

         介质：导热油

三、 安装步骤

1. 检查轴头连接尺寸与接头尺寸是否匹配；清理轴头，保证无密封残留物和毛刺，这样可以确保接头安装上去以后与轴的同心度和自身的稳定。辊筒保持洁净，接头连接以后流通介质中无杂质，避免不正常的磨损和不必要的停机。

2. BWLR090配有内管固定过渡法兰（加配内管用过渡法兰可以提升内管在高速旋转时的稳定性），使其跳动减少到0-0.3mm，先将其安装到轴头上，内管法兰表面到伸出的内管端面的距离应该略小于尾盖四氟底部位置（超过有可能会顶住旋转接头尾部螺纹）,如下图二。用内六角圆柱头螺钉M6×20配合压板和半分环压在内管固定法兰孔内用来固定内管（如图三）。

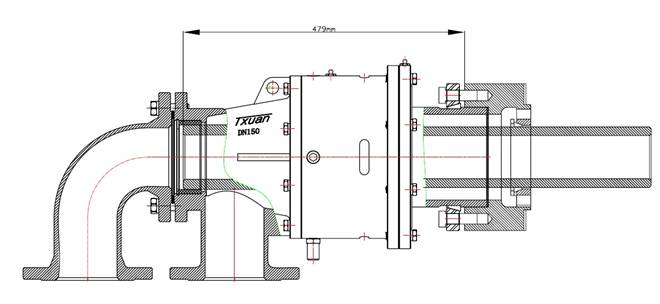

图二     内管连接图

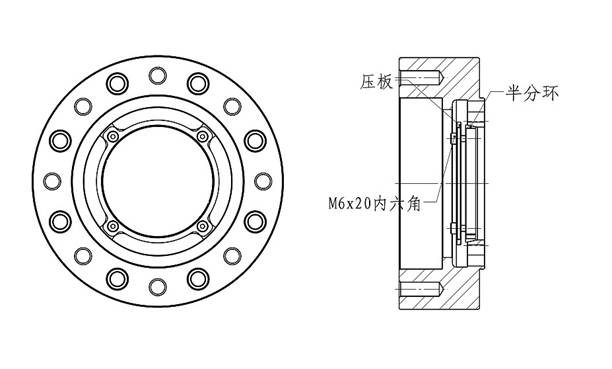

图三        内管固定法兰

3. 将接头与内管固定法兰连接。将快换法兰和半分环套在外管密封台阶上，紫铜垫放于固定内管法兰的内孔台阶上，然后将接头小心翼翼穿过内管与四氟套固定，用螺丝将快换法兰与内管固定过渡法兰连接，对角拧螺丝，上紧后检查两法兰间隙是否相同。备注：旋转接头 通过内管时需将旋转接头轻轻托起，避免内管与静环相撞。

4. 将接头与金属软管连接，注意金属软管的长度，保证接头与软管连接以后不受金属软管轴向或径向拉力，保证接头与轴的同心度与稳定性。

5. 止转。利用止转吊耳，穿上止转杆对接头进行止转（一头连接在止转吊耳孔内一头连接在客户端），止转杆直径要小于止转孔2mm。

备注：安装完成旋转接头后需要将排泄孔最低端连接泄油管（如下图）。

五．产品维护

1.将旋转接头的壳体（上图8）与尾盖（上图2）分解（拆卸连接尾盖及壳体之间的螺栓）

2.检查尾盖拆卸后弹簧是否能将密封石墨弹起（垂直用力下压密封石墨，看密封石墨能否发生位移（如果密封石墨不能够被下压及弹起，则密封石墨被卡住，需将密封石墨强行拆卸，检查尾盖（上图2）内部是否存在大量的导热油结碳（如有需清理干净）

3.检查密封石墨是否完好（上图7）确保密封面上无划伤拉伤的痕迹。

4.检查密封石墨上的O型圈是否完好（上图3）

5.一切检查就绪根据损坏部件的情况进行更换。

6.按照拆卸的步骤进行再次装配。

备注：该产品需每两个月进行添加润滑脂对轴承进行润滑保护。

注意事项：拆卸安装中需小心，确保部件不要磕碰，确保部件的整洁，确保密封石墨装配后轴向上可以产生位移（即弹簧起到压迫补偿密封磨损的作用）。
