DEPAC双端面进口机械密封结构图

与单端面机械密封相比，DEPAC双端面机械密封多一个摩擦副。两摩擦副可分别由两动环两静环组成也可由两动环共用一静环或者两静环共用一动环组成。双端面机械密封有多种分类方法。

根据密封液系统压力可分为有压双封和无压双封。

有压双封密封液系统的压力一般要比一级密封前的压力高0.01--0.03MPa。这样一级密封泄漏时，密封液会进入泵内，确保了泵内介质不会泄漏到外界。由于密封液进入泵内，密封液系统压力、液位降低，可以实现密封的泄漏监测和报警。

无压双封密封系统内的压力一般为常压或微压，低于一级密封前的密封腔压力。当一级密封泄漏时，泵内介质会进入密封液系统，导致密封液系统的压力和液位升高，可以通过压力开关或液位开关实现泄露监测和报警。通过密封液系统来监测双端面机械密封失效与否，也是其区别于单端面机械密封主要的形式之一。

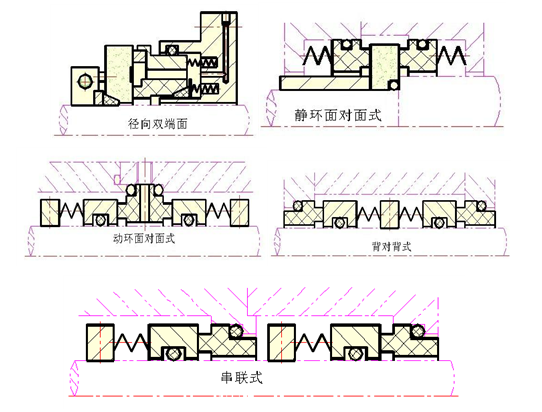

按摩擦副布置形式分为径向式、面对面、背对背及串联式四种，如上图所示。

径向双端面机械密封包括有一对相互配合的动环和静环，其主技术结构特征在于，在动环和静环配合端面上对应开设有圆环凹槽形成径向两个配合摩擦副，在静环上开设有泄流孔，从而形成径向双端面机械密封。其整体结构简单紧凑，结构空间小，安装使用方便，特别适用于径向安装尺寸受限的场合使用。

面对面双端面机械密封有静环面对面和动环面对面两种形式。静环面对面是一整体动环，动环面对面一整体静环。但是由于加工精度、机械密封失效后更换成本等问题面对面式双封在流体泵用机械密封中使用较少，一般应用于密封腔尺寸较小的场合。背靠背或串联机械密封已经完全可以覆盖面对面机械密封的适用工况。轻烃、黏性、聚合流体、有害气体采用干气密封、非接触设计可以采用面对面机械密封。面对面机械密封要求封液压力大于介质压力，属于有压双封，不然内侧机械密封动静环受力不合理。面对面结构多用于集装式结构，既可以做单端面，又可加封液做成双端面。

背对背式双端面机械密封亦可做成集装性，拆装方便，检修容易，因此使用较多。硫磺装置双端面机械密封为背对背式。背对背式双封分别有两动环和两静环，一级密封为外流式。因其适用工况宽，应用广泛，狭义上的双端面机械密封专指背对背式双端面机械密封。背对背式双封属于有压双封，当一级密封失效后密封液系统的压力和液位都会降低。密封液循环的动力由内置泵效环提供。

串联机械密封是两组或两组以上同向布置的单端面机械密封组成串联机械密封，两组单端面机械密封组成串联双端面机械密封。这种密封方式使密封腔的压力逐级降低，介质不至外漏。串联双端面密封由于其结构紧凑，可适用于轴径尺寸不大，轴向尺寸小，且转速较大的中等载荷的场合。内端为平衡型机械密封，外端为非平衡型带泵效环机械密封。串联式双端面机械密封可做成有压双封，也可做成无压双封，以无压双封常见。封液提供密封面的冷却润滑，靠内置泵效环循环。
