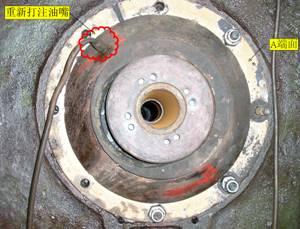

一.检查轴承端盖安装环形支架的安装平面（A端面）是否平整，是否为加工面。
如为毛坯面应车出该平面，端面约车去2~3mm。若车平面时把原来的注油嘴车去了，则可在轴承端盖其他位置（如斜面上）重新打注油嘴，如图一所示。

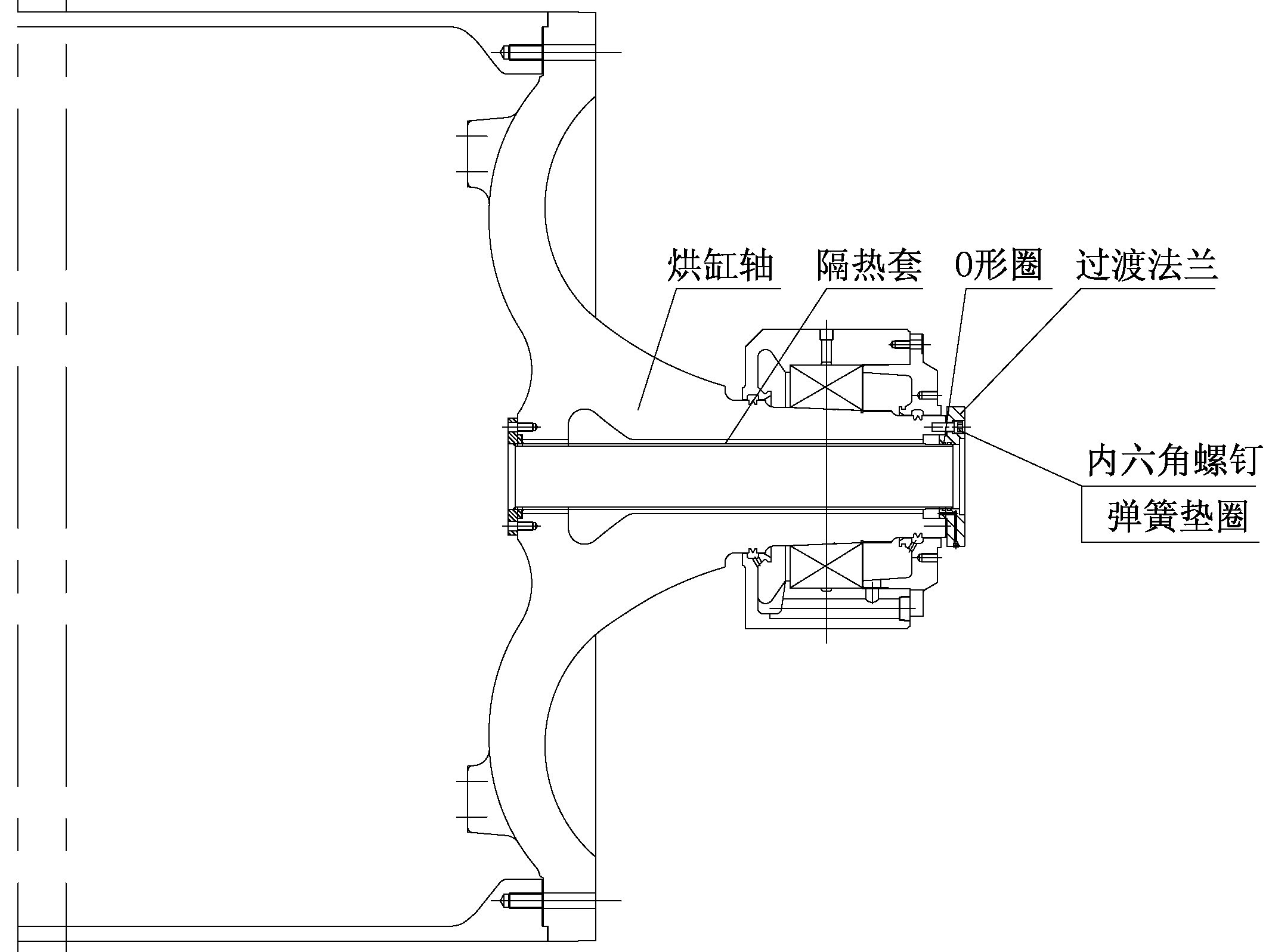

二.安装过渡法兰
将密封垫垫在过渡法兰端面，过渡法兰内孔槽内放上O形圈，用内六角螺钉套上弹簧垫圈将过渡法兰安装在轴头上，对角拧紧螺栓，过渡法兰安装好后如图二所示。

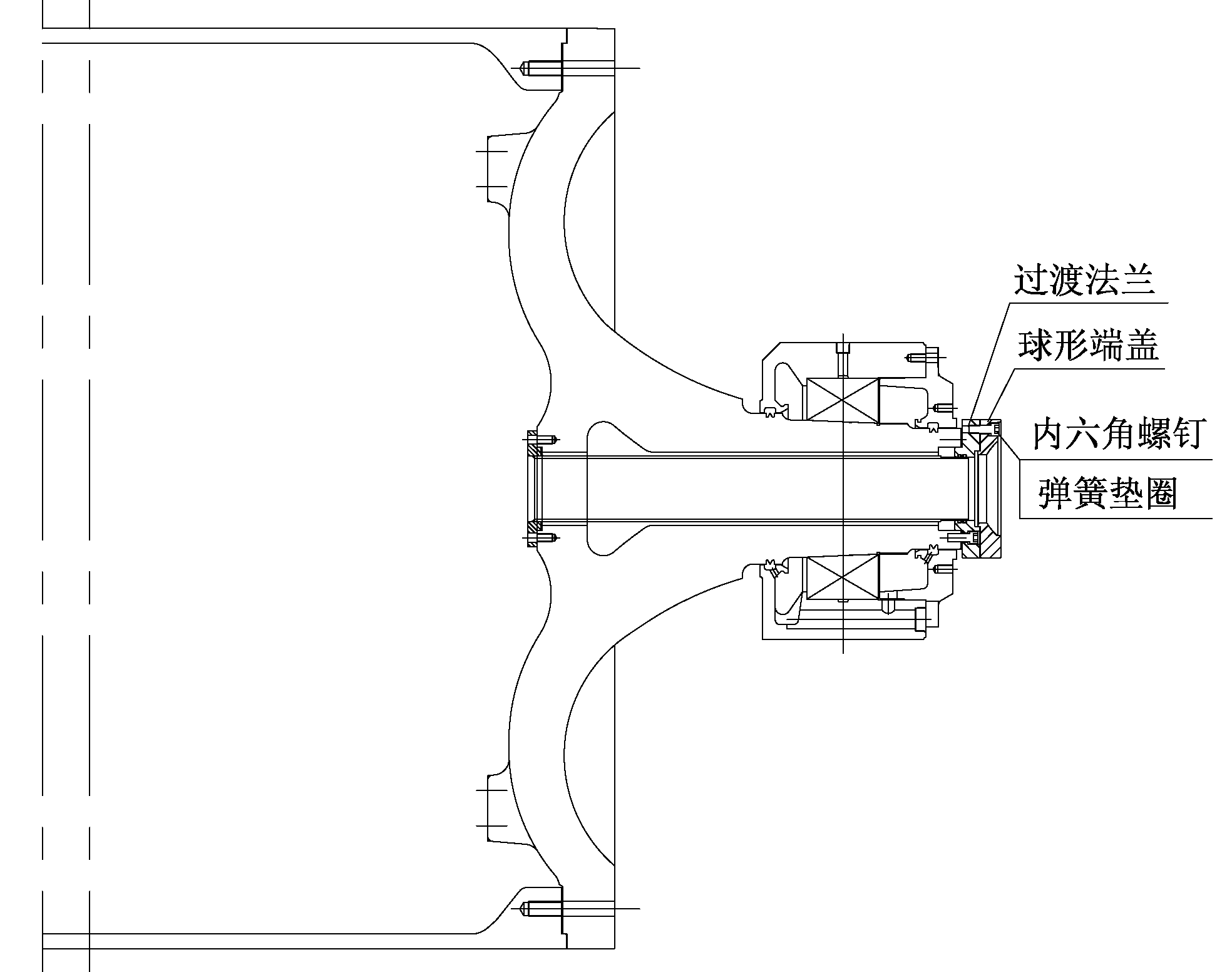

三.安装球形端盖
将密封垫垫在球形端盖端面上，用内六角螺钉（需垫上弹簧垫圈）将球形端盖与过渡法兰连接牢固，拧紧螺钉。（如图三）

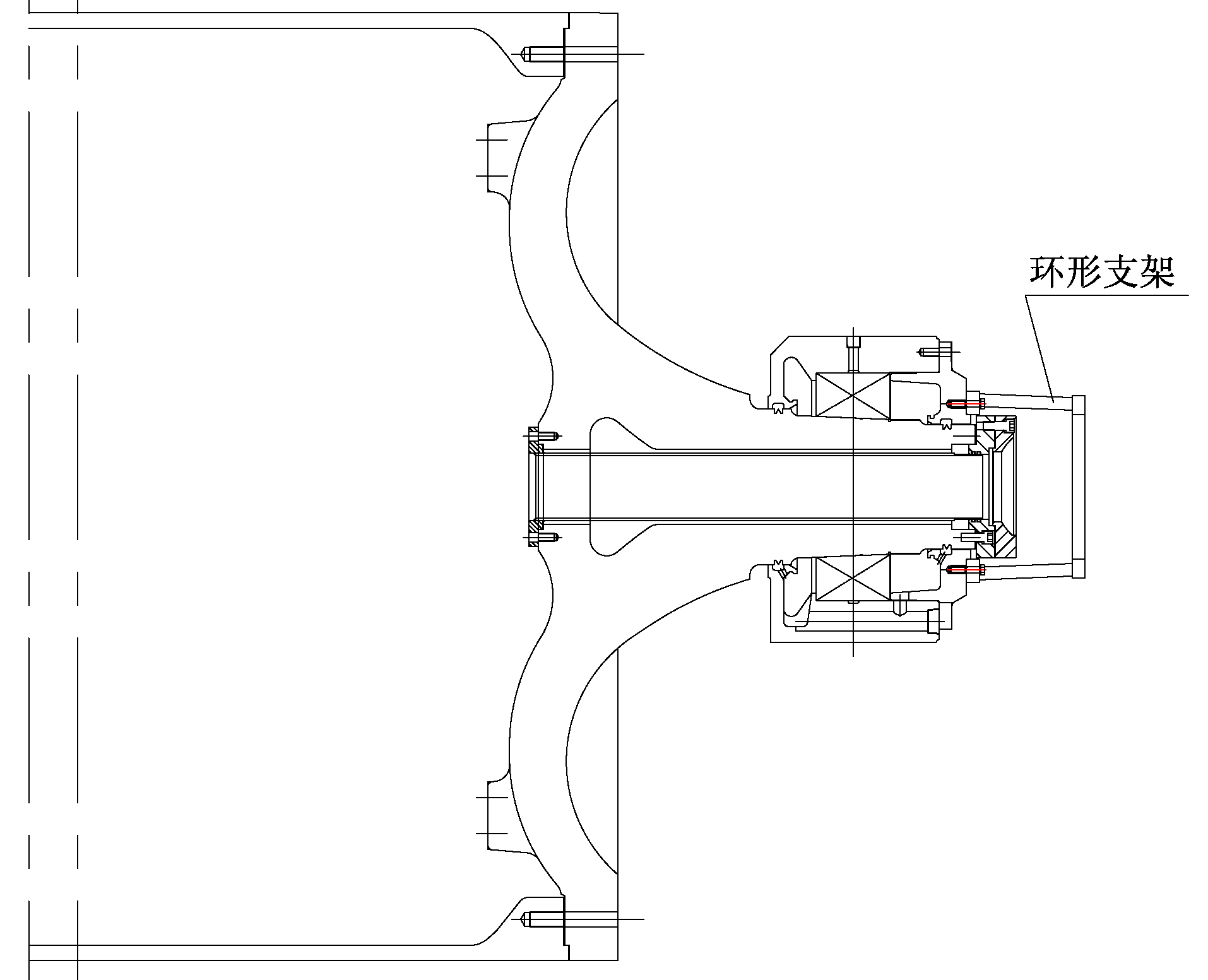

四.安装环形支架
将环形支架安装于轴承端盖上，安装支架的螺栓需垫上弹簧垫圈。（如图四）

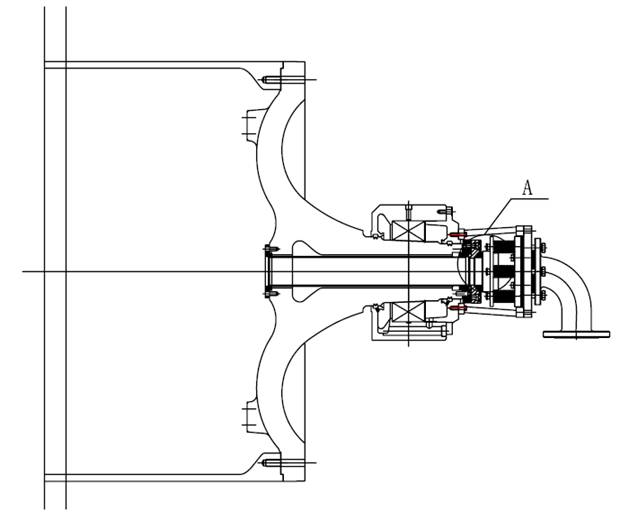

五.安装球面环旋转接头体
一名人员用手扶住球面环，将球面环贴在球形端盖球面上，另一人员或两人扶住接头轻轻与球面环贴住，将接头与支架用六角螺栓固定住；
注意：球面环易碎，安装过程需轻拿轻放，接头贴住时也要轻轻的靠住；
球面环、旋装接头、环形之间与缸应该同心；

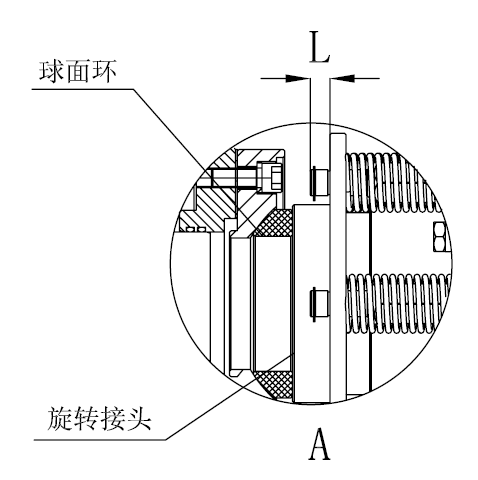

注意保证压缩量L，L应保持在13.5±3mm范围内，如偏大则在接头与支架法兰之间加装垫片或法兰，如偏小则在球形端盖与过渡法兰之间加装法兰；如图七；

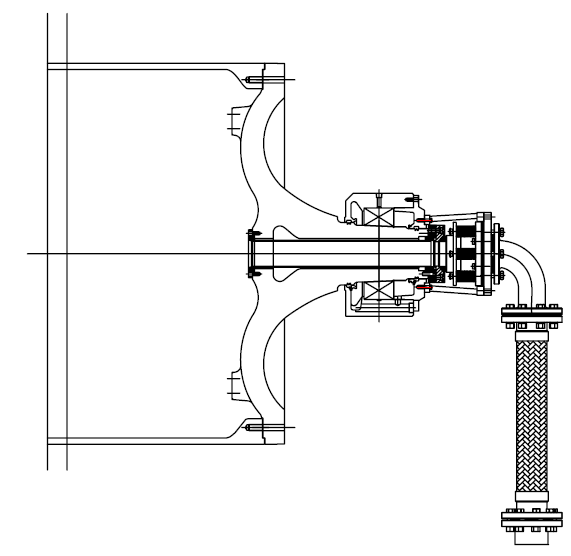

六.安装金属软管
至此，GSM系列接头安装完毕，如有疑问请咨询腾旋技术部。
