SGJ-DIL100A双滚道支撑关节旋转接头结构示意图

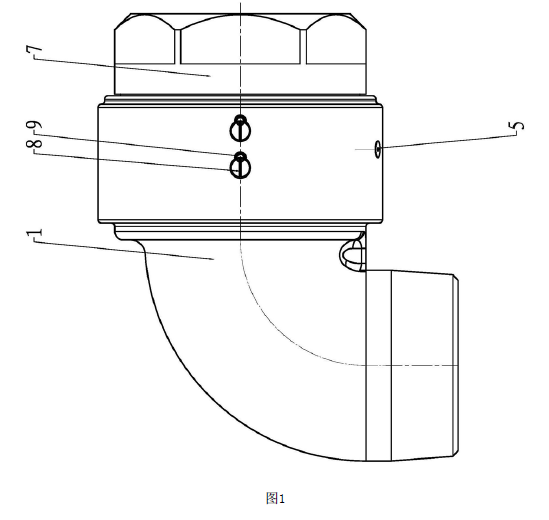

图1为SGJ-DIL100A双滚道支撑关节旋转接头主视图。

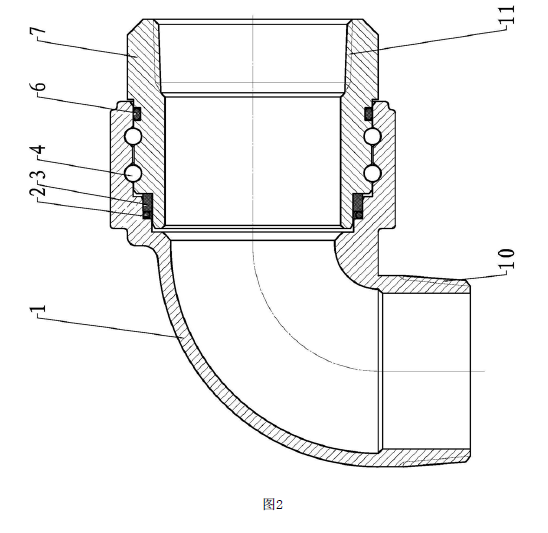

图2为SGJ-DIL100A双滚道支撑关节旋转接头半剖图。

附图标记说明：1-壳体、2-旋转组合密封圈、3-垫圈、4-钢球、5-压配式压注油杯、6-O型密封圈、7-外管、8-内六角锥紧定螺钉、9-开槽平端紧定螺钉、10-外螺纹连接结构、11-内螺纹连接结构。

如图1~2所示，SGJ-DIL100A双滚道支撑关节旋转接头主要包括壳体1和外管7，壳体1的内孔中套装外管7的前端部。壳体1的内孔壁上沿圆周方向设有若干个外滚道，外管7伸入壳体1的内孔的前端部外表面上沿圆周方向设有与外滚道数量相同的内滚道，每个外滚道和一个内滚道对应连接形成钢球滚道，每个钢球滚道内设有钢球4。如图2所示的实施例中，所述钢球滚道为2个。

壳体1外表面上沿轴向设有与钢球滚道数量相同的若干个钢球安装孔，每个钢球安装孔对应安装一个钢球滚道的钢球4，钢球4能够保证外管7能够在圆周方向灵活转动。每个钢球安装孔内通过螺纹连接内六角锥紧定螺钉8和开槽平端紧定螺钉9，在完成钢球4安装后，通过拧紧内六角锥紧定螺钉8和开槽平端紧定螺钉9来固定钢球4。

壳体1和外管7之间设有第一密封结构和第二密封结构，第一密封结构和第二密封结构分别位于若干个外滚道的两侧。第一密封结构包括设置在壳体1的内孔的密封阶梯孔和设置在外管7伸入壳体1的前端部上的密封阶梯槽，密封阶梯孔和密封阶梯槽之间设有旋转组合密封圈2和垫圈3。第二密封结构包括设置在外管7伸入壳体1的前端部上的密封凹槽，密封凹槽内设有O型密封圈6。

壳体1外表面上设有压配式压注油杯5，压配式压注油杯5与钢球滚道连通，通过压配式压注油杯5注入润滑脂保证钢球4长期灵活转动。

壳体1尾端设有外螺纹连接结构10，通过壳体1的外螺纹连接结构10与进水口的金属软管连接。

外管7尾端设有内螺纹连接结构11，通过外管7的内螺纹连接结构11与出水口管道连接。

SGJ-DIL100A双滚道支撑关节旋转接头在使用时，通过壳体与外管中组合密封圈密封的连接结构连接，输入流体介质，流体介质由壳体1和外管7中型腔进入设备联接管道中达到对挡板的冷却效果。

SGJ-DIL100A双滚道支撑关节旋转接头具有以下优点：（1）SGJ-DIL100A双滚道支撑关节旋转接头采用组合密封圈密封结构的双滚道支撑关节旋转接头，组合密封圈密封结构，密封性能好；使用寿命长；高精度滚道设计加工保证转动顺畅；（2）SGJ-DIL100A双滚道支撑关节旋转接头具有结构设计易标准化、系列化的优点，能根据用户联接结构的需要而应变；（3）SGJ-DIL100A双滚道支撑关节旋转接头能够兼容低压旋转接头的功能，降低客户单位使用成本；（4）SGJ-DIL100A双滚道支撑关节旋转接头外形美观，表面光洁，壳体无余量精密铸造，降低了机械加工成本。
