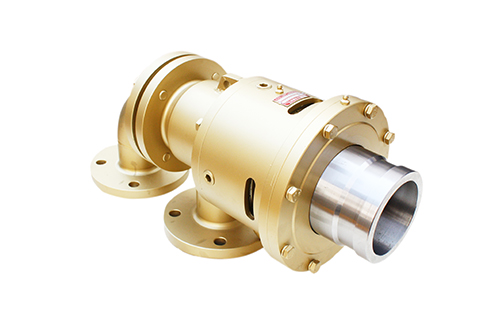

腾旋科技BW型带散热结构的旋转接头，该旋转接头的轴承不会卡死，工作可靠。
技术方案：BW型带散热结构的旋转接头，在中空的壳体的两端分别固定连接有开有液体通道的尾盖及中空的端盖．壳体内通过两只轴承可旋转地连接有外管，外管的外端从端盖中伸出，外管的内端与尾盖之间设置有密封装置；两只轴承之间的壳体上开有多个散热孔。
散热孔为腰形孔。密封装置包括静环及多个弹簧，静环滑动配合在尾盖内并且其端部与外管的内端之间动密封连接，多个弹簧安装在尾盖的端面与静环外圆周上设置的凸环端面之间。
外管的管壁内设置有隔热层。尾盖内转动配合有内管，内管插在外管内。尾盖与内管之间安装有滑动套。尾盖的外端固定连接有异径弯头。尾盖的外端固定连接有角尺弯头。尾盖的外端固定连接有变异弯头，变异弯头内转动配合有内管，内管插在外管内。
BW型带散热结构的旋转接头具有以下优点：该接头在两只轴承之间的壳体上开有散热孔，可将导热油的热量及时散发出去，降低和消除了轴承受热膨胀而卡死的故障，增加了旋转接头的可靠性；在壳体上设置有回油管，可使导热油回入封闭的回油系统，导热油抗氧化不结焦，无泄漏故障。
