腾旋科技HS-XF080旋转接头内部结构图

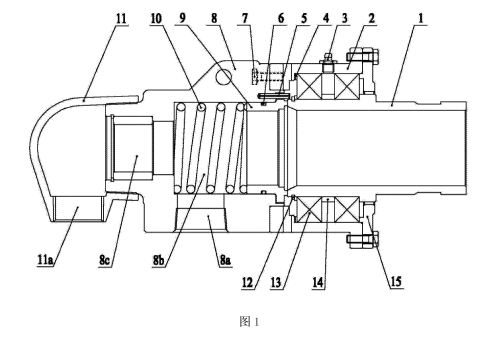

图l为腾旋科技HS-XF080旋转接头的结构示意图。

如图所示：腾旋科技HS-XF080分体式冷热介质的通用型旋转接头主要由外管l、油嘴3、壳体2、波形弹簧4、止转销5、0型圈6、螺钉7、尾盖8、静环9、弹性元件10、弯头II、轴用挡圈12、支承轴承13、隔套14和端盖15等零部件组成。

如图l所示，外管l通过外管支撑轴承组件支承安装在壳体2内，外管支撑轴承组件内侧通过轴用挡圈12卡住，外管支撑轴承组件外侧通过端盖15限位锁定在壳体2内；波彤弹簧4设置在外管支撑轴承组件底面与壳体2底部之间；尾盖8大端通过螺钉7与壳体2底端固定连接，尾盖8上设有连接孔8a，尾盖8大端端面上设有销孔，销孔中装有止转销5；弹性元件10和静环9装于尾盖8大端的沉孔8b内，弹性元件10为一个小弹簧，弹性元件10顶压静环9，使静环9端面与外管l端面紧贴配合，静环9上有对应槽口卡于尾盖8上对应位置的止转销5上。

如图l所示，，连接孔8a位于尾盖8侧壁上，连接孔8a为内螺纹孔；尾盖8小端中心设有轴向通孔8c，尾盖8小端外周设有外螺纹，尾盖8小端通过外螺纹连接弯头II。

如图l所示，，外管支撑轴承组件包括两个支承轴承13和一个隔套14，隔套14装在两个支承轴承13之间，外侧支承轴承13的外圈通过端盖15限位锁定，外侧支承轴承13的内圈通过外管l上的台阶限位，内侧支承轴承13的内圈通过轴用挡圈12卡住，波形弹簧4设置在内侧支撑轴承的外圈底面与壳体2底部之间。另外，壳体2上对应两个支承轴承13之间的部位钻设有螺孔，螺孔内装有油嘴3，这样可以通过油嘴3加注润滑油，使得外管l与壳体2之间能够始终保持顺滑转动。

如图l所示，，为了进一步提高静环9与壳体2之间的密封性能，静环9外圆周面上设有环形密封槽，环形密封槽内装有0型圈6。

本实用新型中，静环9和外管l可以为整体金属件，也可以是由金属座与工程塑料件采用密封环密封镶嵌连接组成。

具体组装时，首先将一个支承轴承13装于外管l上，然后套上隔套14，再装上另一个支承轴承13，装上轴用挡圈12；将波形弹簧4装子壳体2底部台阶内，然后将己装好外管支撑轴承组件的外管l组合件装入壳体2中，装上端盖15并用螺钉固定，将油嘴3装于壳体2上的螺孔处；止转销5装入尾盖8大端端面上的销孔中并卡入静环9上的对应槽口；先将弹性元件10装入尾盖8大端的沉孔8b内，然后在静环9外圆周上的环形密封槽内装入0型圈6，再将装好0型圈6的静环9组合件装于尾盖8大端的沉孔8b内，用一组螺钉7把尾盖8与壳体2紧固连接为一体；弯头II通过其一端的内螺纹与尾盖8小端外周的外螺纹连接，弯头II另一端的内螺纹孔lla和尾盖8侧壁上的连接孔8a可分别与用户的金属软管连接，外管l与用户的旋转轴连接。
