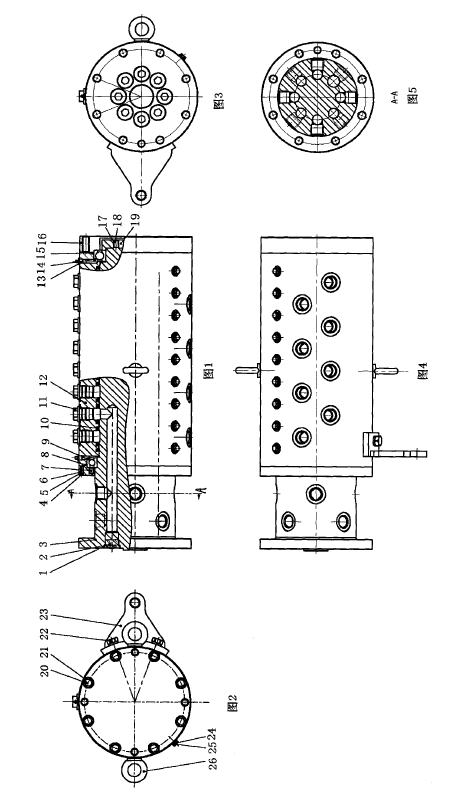

腾旋科技M型多通路旋转接头内部结构图

图l为腾旋科技M型多通路旋转接头结构主视图。

图2为腾旋科技M型多通路旋转接头结构右视图。

图3为腾旋科技M型多通路旋转接头结构左视图。

图4为腾旋科技M型多通路旋转接头结构俯视图。

图5为腾旋科技M型多通路旋转接头结构A～A剖视图。

具体实施方式

           下面腾旋科技M型多通路旋转接头将结合附图中的实施例作进一步描述：

            腾旋科技M型多通路旋转接头主要由内六角螺塞1、密封垫2、轴3、螺钉4、垫圈5、端盖6、轴唇密封圈7、0型圈8、轴承9、旋转式组合密封圈10、外六角螺塞1 1、壳体12、油杯1 3、轴承1 4、0型圈1 5、尾盖1 6、螺钉1 7、垫圈1 8、轴承挡盖1 9、螺钉20、垫圈2 1、六角螺栓22、止转板23、外六甬螺塞24、密封垫25及吊环螺钉26等组成。

    腾旋科技M型多通路旋转接头主要采用壳体12上设有8个通道，通道内装有旋转式组合密封圈10，每个通道都设有二道（二只）旋转式组合密封圈10，单独密封一个通道，因此各个通道密封压力可以相等也可以不等。旋转式组合密封圈10采用耐磨圈与0型密封圈组合，耐磨圈采用玻璃纤维填充四氟复合材料制成。壳体1 2二端各装有不同型号的轴承9和轴承14，还装有不同规格的0型圈8和0型圈1 5，轴3装于壳体1 2内，轴由小端伸入壳体，支撑于轴承9和轴承14上。端盖6内装有轴唇密封圈7，用螺钉4和垫圈5将端盖6固定于壳体12端面上，用螺钉1 7，垫圈1 8将轴承挡盖1 9固定于轴3端面上。再用螺钉20、垫圈21将尾盖1 6固定于壳体1 2的另一端面上。二油杯1 3装于壳体12的注油孔处。外六角螺塞24和密封垫25装于9个观测孔处。内六角螺塞1和密封垫2装于轴3大端面通道口端。G1"外六角螺塞1 1装于壳体1 2的8个G1”孔口处。吊环螺钉26装于壳体外二侧，止转板23用六角螺栓22和弹簧垫圈2 1装于壳体上。轴3可以在壳体12内平稳旋转，轴3上的8个叉开均布圆周的G1”螺孔可以与用户旋转设备上的管道连接，轴3上设置的

8个Gl"通（孔）道分别与壳体上对应的8个通道连通，壳体上的8个通道G1"螺纹与用户提供介质的静止管道相对应连接。轴3上的8--①18法兰孔与用户设备上的旋转轴头相连接，带动旋转。利用止转板23上的螺栓孔①21固定止转板，防止壳体转动。
