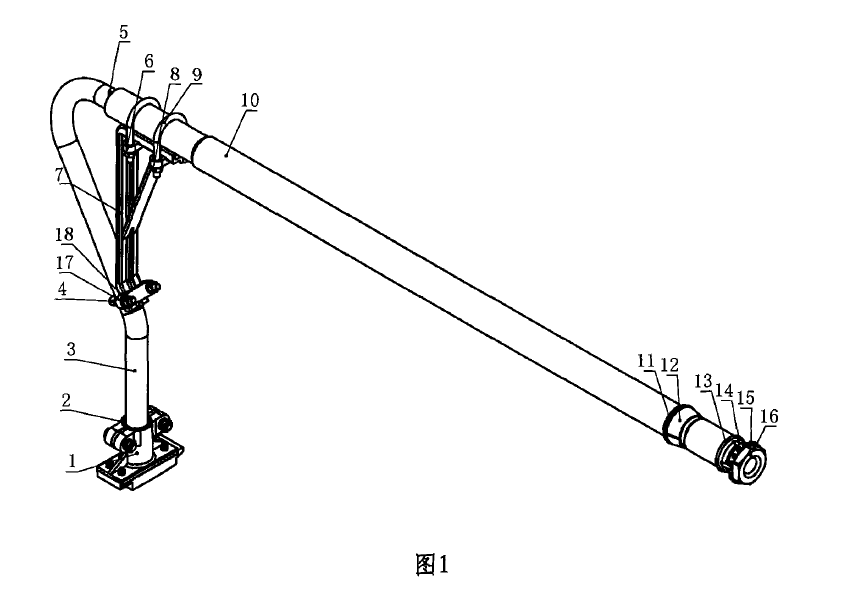

图1为QGX旋转接头用固定式虹吸器结构示意图。
如图1所示：包括吸嘴组件1、过渡套2、纵向内管3、第二U形螺栓4、标准型弹簧垫圈5、防松动六角螺母6、虹吸支架7、O型圈8、第-U形螺栓9、水平管1 0、轴用钢丝挡圈1 1、半分环1 2、0型圈1 3、圆柱销1 4、外齿锁紧垫圈1 5、吊紧螺栓1 6、弹簧垫圈1 7和防松动六角螺母1 8等。
QGX旋转接头用固定式虹吸器主要采用吸嘴组件1通过过渡套2作衬垫，依靠吸嘴组件1上的压板和螺栓固定在纵向内管3上，可在纵向内管3上下调节吸嘴组件l吸水的间距。纵向内管3上弯部一端伸入水平管1 0的端孔内，靠水平管1 0端孔内的0型圈8密封。纵向内管3由虹吸支架7靠第-U形螺栓9固定在水平管1 0上的凸键处，由弹簧垫圈5和防松动六角螺母6紧固。虹吸支架7下端靠第二U形螺栓4、弹簧垫圈1 7和防松动六角螺母1 8，紧固住纵向内管3，防止纵向内管3（由积水的阻力）绕水平管1 0转动。虹吸支架7的上乎面上设有个右端头不通的键槽，水平管10上的凸键装嵌在虹吸支架7上平面的键槽中，既防止了纵向内管3的转动又防止了（由于积水的冲力）虹吸支架7的松动和轴向脱落。
水平管1 0固定端设置有半分环1 2，水平管1 0以嵌在其槽内的半分环1 2的外锥面装入QGX型旋转接头壳体中内锥面上，用吊紧螺栓16紧固。紧固前先用轴用钢丝挡圈1 1装入半分环1 2的槽内，使半分环为一体，且装上0型圈1 3，作密封，装上多个圆柱销14使水平管1 0和旋转接头壳体防转定位。装上外齿锁紧垫圈15防止吊紧螺栓16的松动。
