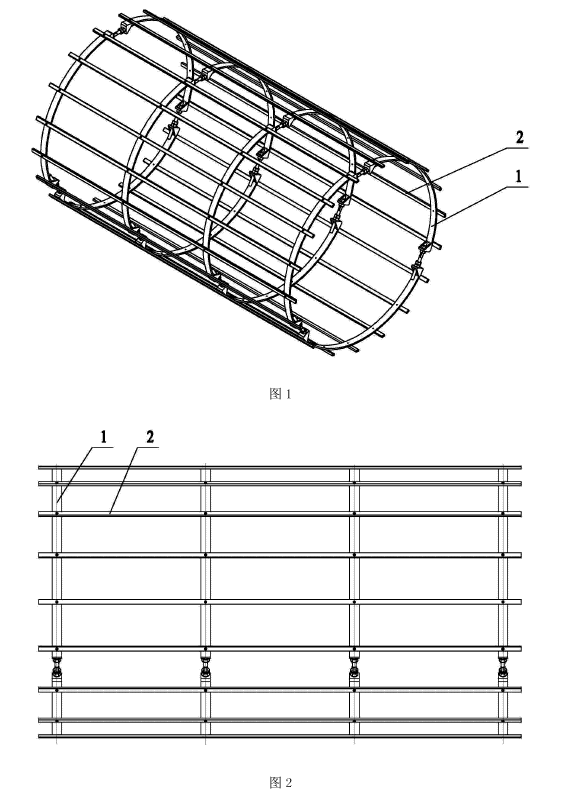

图l为腾旋科技扰流器的轴测图。
图2为腾旋科技扰流器的主视图。

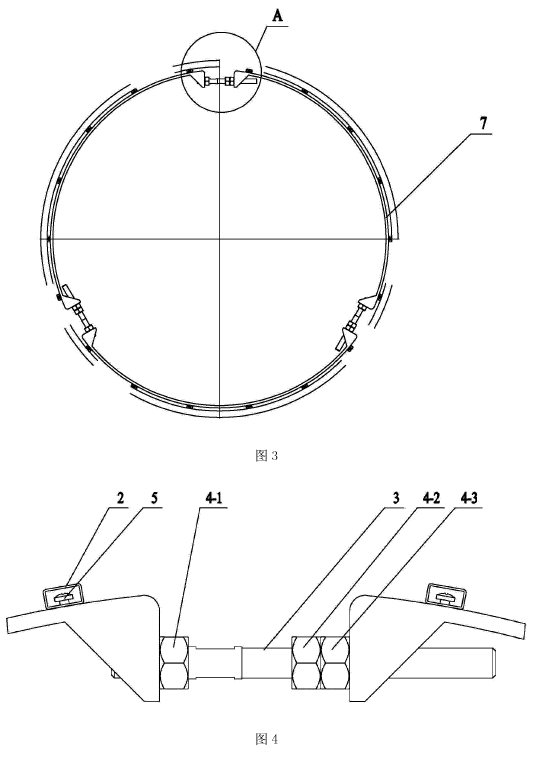

图3为图2的左视图。
图4为图3的A放大图。
图5为横梁与圆环套的连接示意图。
图6为图5的B放大图。
如图l～图6所示：包括圆环套l、横梁2、螺杆3、第一撑紧螺母4-1、第二撑紧螺母4-2、第三撑紧螺母4-3、盘头螺钉5、加强板6、纵梁合件7、通孔8等。
如图l、图2所示，腾旋科技扰流器包括两端部的两个圆环套l和位于两端部圆环套l之间的两个圆环套l，两端部的圆环套l和中间的两个圆环套l通过横梁2连接，横梁2沿圆环套l的圆周方向均匀分布多个；
如图3所示，圆环套l由三个弧形纵梁合件7连接而成；如图4所示，纵梁合件7通过端部的螺杆3连接，在螺杆3的一端设置第一撑紧螺母4-1，在螺杆3的另一端设置第二撑紧螺母4-2和第三撑紧螺母4-3；
如图4所示，在纵梁合件7的外圆周面上均匀设置多个盘头螺钉5，盘头螺钉5端部盘头的直径太于盘头螺钉5的直径；如图5、图6所示，在横梁2上设有多个分别与圆环套l上盘头螺钉5相配合的通孔8，横梁2由通孔2挂在盘头螺钉5上；
如图5所示，在纵梁合件7端部的两侧分别焊接加强板6，保证了弧形纵梁合件能承受更大的撑紧力。
