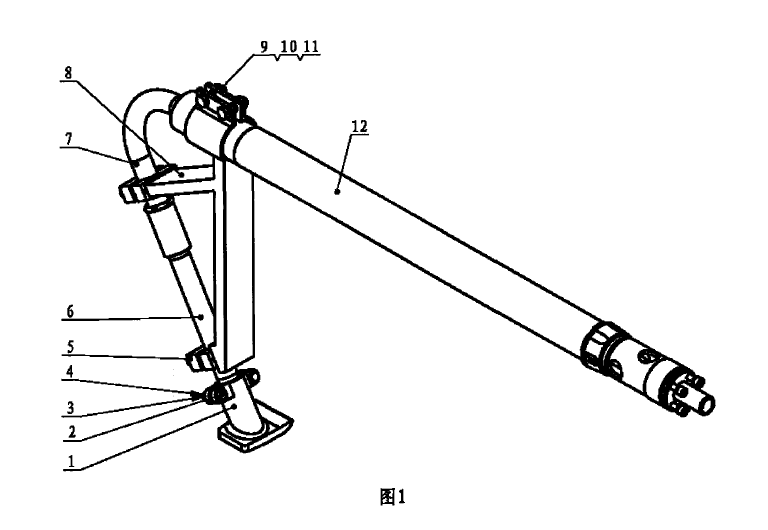

图1是悬臂隔套式虹吸器结构的外观图。

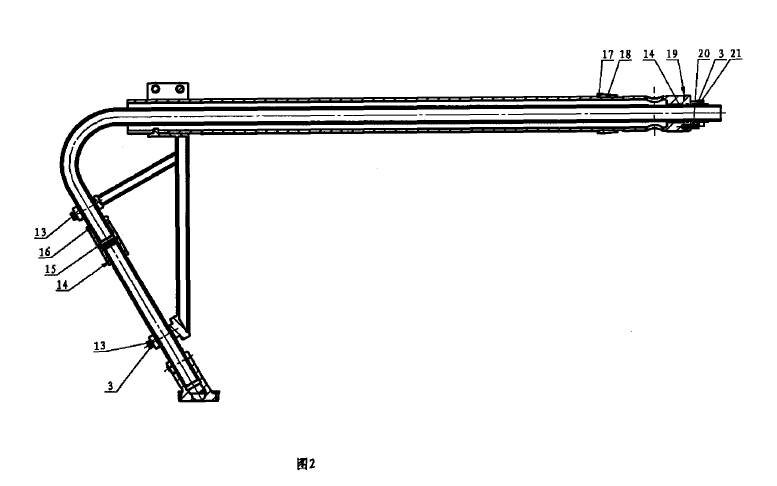

图2是悬臂隔套式虹吸器的结构剖视图。
如图1～图2所示，包括（右向或左向）吸嘴1、六角螺栓2、弹簧垫圈3、六角螺母4、压板5、纵向内吸管6、水平内管7、三角形的虹吸支架8、六角螺栓9、弹簧垫圈1 0、六角螺母II、悬臂隔套1 2、六角螺栓1 3、O型圈14、纵向内接头1 5、迸紧螺母16、轴用钢丝挡圈1 7、半分环18、0型圈19、弹性圆柱销20及内六角螺钉21等。
腾旋科技悬臂隔套式高强度固定虹吸器悬臂隔套12 -端外圆面上设有四个通孔，导热介质经过通孔沿隔套内腔直接送入旋转的烘缸，另一端口开有固定虹吸支架的止转槽。
腾旋科技悬臂隔套式高强度固定虹吸器依靠裴在悬臂隔套1 2上的半分环18和内六角螺钉2 1、弹簧垫圈3紧固在旋转接头中，轴用钢丝挡圈17紧固在半分环18上，弹性圆柱销20扦在悬臂隔套1 2的止转孔中，起止转作用。水平内管7-端扦入悬臂隔套1 2的内孔装有0型圈14的中心内。水平内管7另一端装有迸紧螺母1 6，纵向内接头1 5，0型圈1 4装于纵向内接头1 5内端口，纵向内管吸管6装于纵向内接头1 5中，（右向或左向）吸嘴1用六角螺栓2、弹簧垫圈3、六角螺母4固定在纵向内吸管6上，用六角螺栓1 3、压板5和弹簧垫圈3将纵向内管6和水平内管7固定在三角形的虹吸支架8上，三角形的虹吸支架8用六角螺栓9、弹簧垫圈10、六角螺母1 1固定在悬臂隔套1 2的悬臂端外圆上，靠虹吸支架8上的定位内突台定位于端口的止转槽内。
