旋转接头按安装结构分可分为自支撑式和外支撑式。
自支撑式接头有两种内部支撑形式：无油轴承和球轴承。
外支撑式接头采用外部支撑装置，如：用支杆撑起接头上的止转支撑孔，并将支杆固定在支座上，或用支架撑起接头，并将支架固定在支座上。

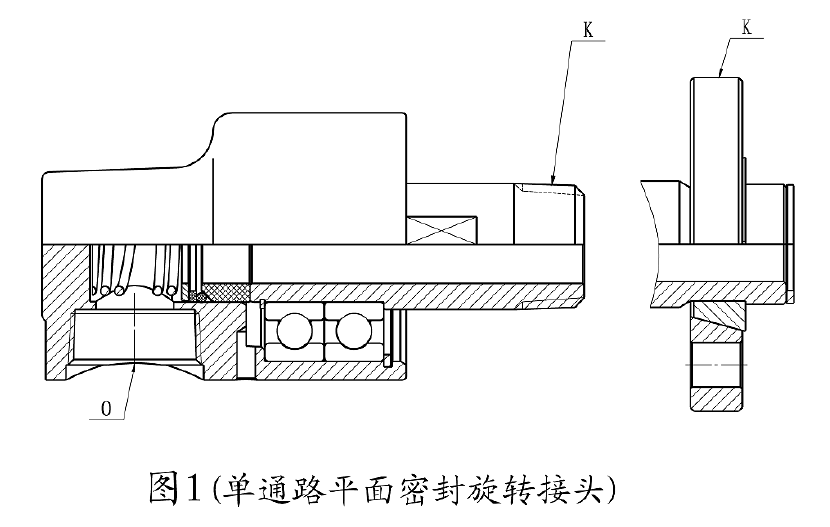

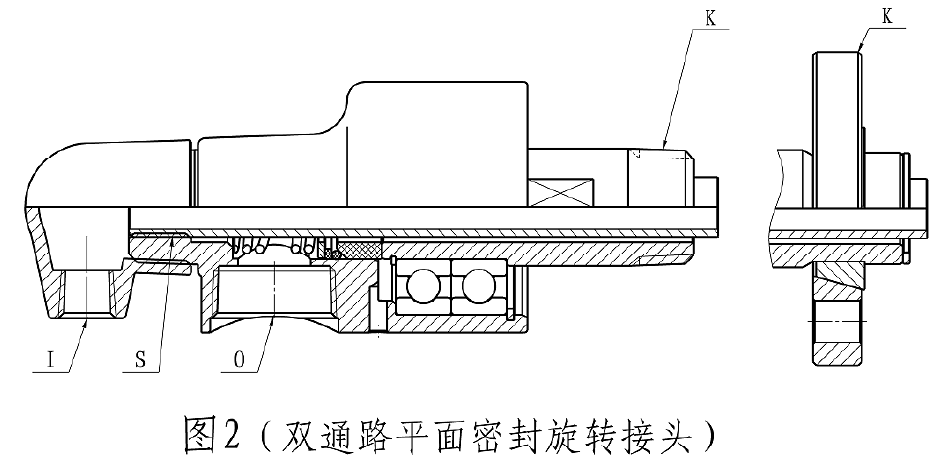

自支撑式接头中的球轴承一般是平面式密封，球轴承起支撑作用，如图1～3所示；

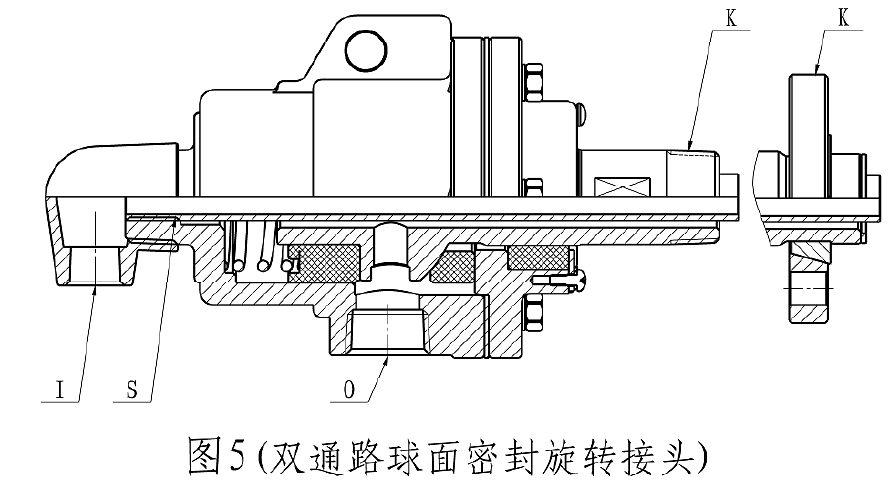

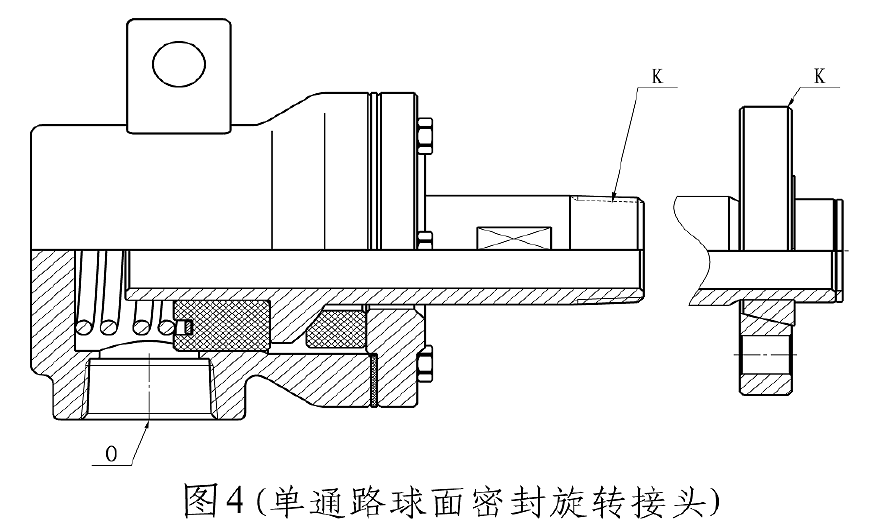

自支撑式接头中含有的碳轴承一般是球面密封，碳轴承起支撑作用，如图4～5；

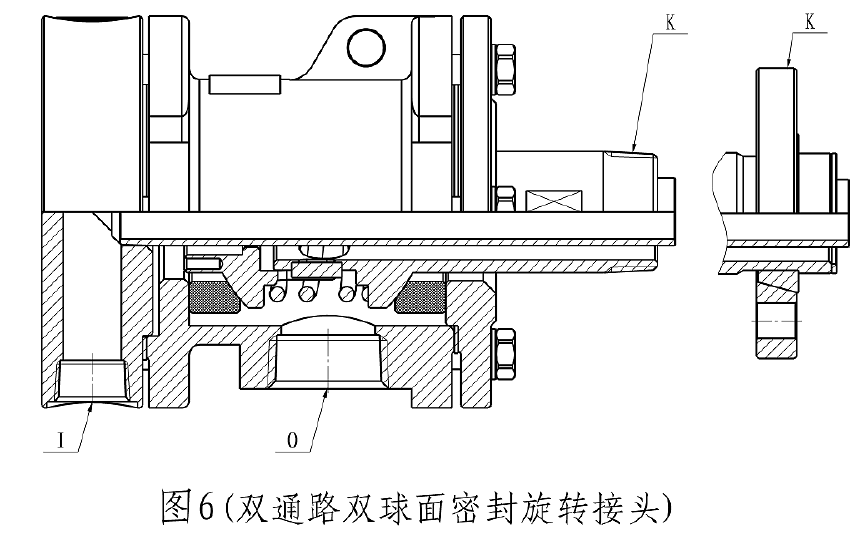

外支撑旋转接头较适用于对接头刚度、位置及同轴度要求高的条件。如图6、7。

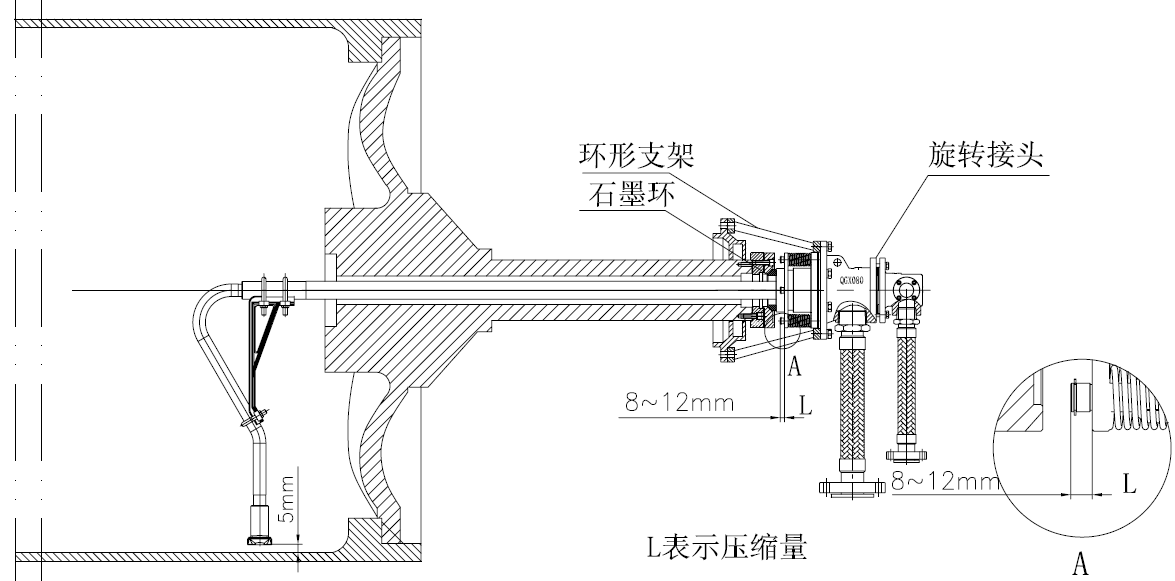

图 7 外支撑旋转接头
